Оборудование эксплуатируется два года, и цикл охлаждения растянулся с 20 минут до 35 минут — это распространённый тип сервисного обращения в послепродажной практике. Вывод сразу: в первую очередь проверьте вакуумную камеру на утечки, не подозревайте сразу вакуумный насос и тем более не трогайте размораживание. Сколько воздуха натекает, столько дополнительно должен откачать насос, запас по быстроте действия расходуется, время предварительного вакуумирования удлиняется, и весь цикл соответственно удлиняется.
Вакуумные предварительные охладители обрабатывают фрукты и овощи комнатной температуры (загрузка при 25~30°C), а вакуумные быстроохладители для пищевых продуктов — горячую пищу (загрузка при 80~90°C), при этом время обработки одной партии составляет 15~30 минут. Прояснение этой предпосылки позволяет исключить более половины ошибочных суждений. В этой статье технические аспекты обнаружения утечек в вакуумной системе и обслуживания уплотнений изложены в соответствии с пунктами проверки, выполнимыми на месте.
I. «Пора размораживать» — распространённое ошибочное суждение
Вакуумное предварительное охлаждение и вакуумное быстрое охлаждение — это периодические операции, одна партия длится всего 15~30 минут. Иней на влагоуловителе действительно образуется, но высокотемпературная фаза второго цикла автоматически растопит иней, оставшийся от предыдущей партии, и машине не требуется — да и не существует такого понятия, как — «недостаточное размораживание».
Поэтому эмпирическое правило «замедление охлаждения = требуется размораживание» не работает для вакуумных предварительных охладителей и вакуумных быстроохладителей. Если давление в вакуумной камере не поднимается и откачка идёт медленно, проверяйте утечки; проблемы на стороне холодильной системы имеют отдельный путь диагностики, не смешивайте их. Именно поэтому некоторые пользователи многократно чистят влагоуловитель, но так и не видят улучшения — направление поиска было неверным с самого начала.
II. Три основных источника утечек, расположенные по частоте на месте
| Источник | Симптом | Определение на месте |
|---|---|---|
| Уплотнение двери повреждено ударом / состарилось | Свистящий звук всасывания в стыке двери, утечка сохраняется после плотного закрытия | Проверить, равномерен ли отпечаток уплотнения и нет ли повреждённых зазоров |
| Сальники клапанов негерметичны | Поток воздуха сохраняется после закрытия откачного и переключающего клапанов | Состарилось уплотнительное кольцо корпуса клапана, пневматическая поворотная заслонка срабатывает не полностью |
| Места утечек по сварным швам камеры | Микроутечки в сварных швах и соединениях, неслышимые | Нанести жидкость для обнаружения утечек; пузырьки указывают на место утечки |

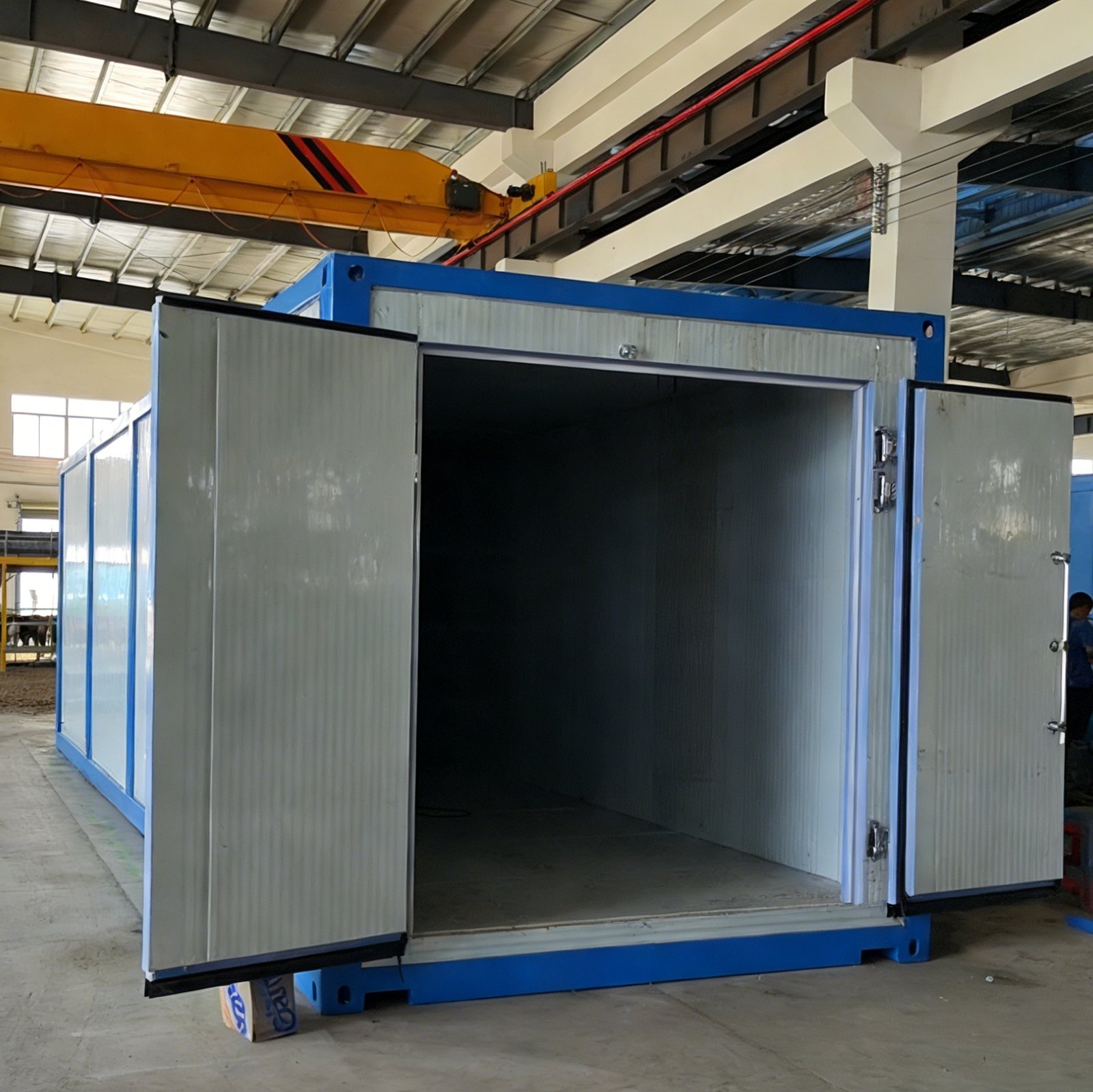

Уплотнение двери выглядит как дешёвая деталь, но на самом деле это место частых отказов. Одна повреждённая уплотнительная полоса проёма двери снижает цикл всего оборудования — именно поэтому мы вписали «проверять отпечаток уплотнения двери один раз за смену» первым пунктом в руководство по обслуживанию.
III. Метод скорости нарастания давления: отключите насос и измерьте нарастание давления, рассчитайте скорость утечки за 10 минут
Чтобы определить, есть ли утечка, это можно сделать на месте без разборки машины:
Откачать до предельного вакуума → закрыть откачной клапан и вакуумный насос → зафиксировать давление P1
→ подождать Δt минут → зафиксировать давление P2
Скорость утечки Q = (P2 - P1) × V / Δt Единица измерения: Па·м³/с
Для примера возьмём камеру объёмом 8 м³: после откачки до 600 Па закройте клапан, и давление вернётся к 1200 Па за 10 минут.
Q = (1200 - 600) × 8 ÷ 600 ≈ 8 Па·м³/с
Нарастание давления такой величины указывает на то, что проблема с уплотнением уже достаточно очевидна и требует решения. Поэтапное отсечение позволяет сузить диапазон: закрывайте по очереди откачной клапан, переключающий клапан и каждую ветвь, и смотрите, на каком участке наблюдается наибольшее изменение скорости нарастания давления. Чтобы найти конкретное место утечки, используйте метод ручного нанесения: нанесите жидкость для обнаружения утечек (мыльный раствор также подойдёт) на сварные швы, фланцы и соединения корпусов клапанов; там, где появляются пузырьки, и есть место утечки. Для уплотнения двери проверьте отпечаток; прерывистый отпечаток указывает на то, что дверь закрывается неравномерно или уплотнение уже деформировалось.
IV. Утечка и подбор насоса по сути одно и то же
В нашей эмпирической формуле быстроты действия S = V × k / t_evac коэффициент k принимается равным 5~8, что изначально закладывает запас на «утечку + газовыделение продукта». Насос недостаточной производительности — это конструктивный дефект; правильно подобранный насос при большой утечке даёт тот же результат — цикл удлиняется.
На месте по этой формуле можно быстро определить узкое место:
Фактическое время предварительного вакуумирования = (V / S) × ln(101325 / 660) × 1.3
Если расчётное время предварительного вакуумирования превышает 70% заявленного цикла, узкое место данного оборудования находится на стадии откачки. Правило оценки применимо как к новому, так и к старому оборудованию: для нового оборудования сначала проверяйте комплектацию; для старого оборудования сначала проверяйте утечки.
V. Контрольный список обслуживания уплотнений
| Пункт проверки | Периодичность | Ключевые моменты |
|---|---|---|
| Отпечаток / повреждение уплотнения двери | Каждую смену | Равномерный отпечаток, отсутствие зазоров, дверь зафиксирована на месте |
| Действие клапанов и уплотнительные кольца | Ежемесячно | Пневматическая поворотная заслонка открывается и закрывается полностью, уплотнительные кольца без затвердевания и трещин |
| Сварные швы и соединения | Ежеквартально | Повторно проверить ключевые сварные швы жидкостью для обнаружения утечек |
| Испытание всей машины на герметичность | Завод / ежегодная проверка | Откачать до предельного вакуума, затем измерить скорость нарастания давления, записать и заархивировать |
Архивирование заводских данных испытания на герметичность — весьма экономически эффективный шаг в этом методе: при последующем изменении характеристик оборудования сравнение покажет, идёт ли речь о деградации оборудования или об изменении условий эксплуатации, без опоры на догадки.
VI. Ещё один тип «удлинённого цикла»: обмерзание влагоуловителя
Помимо утечки, есть ещё одна ситуация, удлиняющая цикл: после обмерзания влагоуловителя эффективность улавливания влаги падает, и нагрузка по водяному пару перекладывается на вакуумный насос.
Критерий — ритм производства: для производственных линий с непрерывным производством более 4 часов или с тактом линии менее 30 минут/партия рекомендуется использовать переключение двух влагоуловителей (размораживание горячим фреоном, переключение пневматическими поворотными заслонками), чтобы одна группа улавливала влагу, а другая размораживалась, работая поочерёдно. Такого рода проблемы необходимо оценивать отдельно от утечек — если скорость нарастания давления в норме, но цикл всё ещё длинноват, ищите в направлении влагоуловителя.
Часто задаваемые вопросы
Как часто нужно заменять уплотнение двери? Фиксированного срока нет; судите по отпечатку. Если отпечаток неравномерный, есть зазоры или после закрытия в стыке двери всё ещё слышен звук всасывания, его следует заменить.
Какая скорость нарастания давления считается нормальной? Используйте заводскую запись испытания на герметичность в качестве базовой линии для продольного сравнения. После откачки до 600 Па и закрытия клапана на 10 минут, если амплитуда нарастания давления заметно больше, выполняйте поиск неисправности согласно трём шагам выше.
Если цикл нового оборудования не достигает заявленного значения, это тоже утечка? Для нового оборудования сначала проверяйте комплектацию. Используйте (V / S) × ln(101325/660) × 1.3 для расчёта времени предварительного вакуумирования; если оно составляет более 70% заявленного цикла, проблема в согласовании насоса и камеры, а не в уплотнениях.
Как отличить обмерзание влагоуловителя от утечки? Сначала выполните испытание на скорость нарастания давления. Если скорость нарастания давления в норме, но цикл длинноват, проверяйте влагоуловитель; если скорость нарастания давления явно превышает норму, проверяйте уплотнения.
