Makanan Panas 90℃ Disejukkan kepada 10℃ dalam ≤20 Minit: Konfigurasi Penangkapan Air Dua Peringkat Penyejuk Pantas Vakum di Kilang Makanan Indonesia

Penyejukan makanan panas dan pra-penyejukan buah-buahan serta sayur-sayuran adalah dua perkara yang berbeza. Buah-buahan dan sayur-sayuran diturunkan daripada suhu ambien selepas dituai, manakala makanan panas diturunkan daripada suhu tinggi 90°C. Satu kelompok daging rebus atau satu dulang makanan masak keluar membawa sejumlah besar haba sensibel dan haba laten, dan kadar penyejukan secara langsung menentukan berapa lama ia boleh disimpan dan sejauh mana ia boleh dihantar.

Projek ini terletak di Indonesia, dan apa yang dilakukannya ialah menjadikan “penyejukan makanan panas” sebagai langkah proses yang boleh dijadualkan pada barisan pengeluaran: satu kelompok 1,000 kg makanan masak, disejukkan daripada 90°C kepada 10°C, dengan kitaran dikekalkan dalam masa 20 minit.

Latar Belakang Projek

Pelanggan ialah sebuah perusahaan pemprosesan makanan di Indonesia, menghasilkan daging rebus, makanan masak, dan produk makanan segera, dengan haba spesifik bahan dikira pada 3.6 kJ/(kg·K). Suhu keluaran barisan pengeluaran adalah sekitar 90°C, dan selepas keluaran keseluruhan kelompok perlu disejukkan dengan cepat dan sekata kepada 10°C sebelum memasuki proses seterusnya.

Indonesia mempunyai iklim tropika, dan skim ini dikira berdasarkan suhu mentol basah 28°C. Keseluruhan barisan dikonfigurasikan dengan 34 unit penyejuk pantas vakum kelas CVF-1000 (tahap kelompok tunggal 1,000 kg), menggunakan bentuk penangkapan air dua peringkat serta sistem bekalan cecair berpusat. Skim ini dimuktamadkan pada Jun 2026.

Cabaran Tapak

Yang pertama ialah persekitaran panas dan lembap. Dengan suhu mentol basah 28°C, air suhu normal yang boleh dibekalkan oleh menara penyejuk berada dalam julat 32/37°C. Suhu air ini, berbanding wap air bersuhu tinggi dan berkelembapan tinggi di dalam kebuk, menyukarkan penangkapan air satu peringkat untuk menangkap semua wap air dalam satu laluan. Wap air yang tinggal semuanya jatuh ke pam vakum, yang melambatkan kitaran dan menjadikannya tidak stabil.

Yang kedua ialah beban haba tertumpu pada tempoh apabila kebuk dibuka. Apabila bahan 90°C mula memasuki kebuk, penyejatan berada pada tahap paling intens, dan isipadu wap air serta-merta berada pada maksimum. Jika satu mesin besar dipilih berdasarkan beban maksimum sepanjang keseluruhan kitaran, mesin itu akan melahu pada beban rendah untuk sebahagian besar kitaran.

Yang ketiga ialah takt barisan. 34 unit perlu beroperasi secara berterusan mengikut takt barisan pengeluaran. Jika air penyejuk, penyejuk sekunder, dan vakum masing-masing dilengkapi dengan set berasingan bagi setiap unit, bilik pam dan paip akan menjadi tidak terkawal; bekalan cecair berpusat dan pemantauan berpusat adalah prasyarat untuk skim ini dilaksanakan.

Skim dan Konfigurasi

Skim ini dikonfigurasikan dengan 34 unit penyejuk pantas vakum kelas CVF-1000. Setiap unit mempunyai penangkap air primer yang disambungkan kepada air suhu normal dan penangkap air sekunder yang disambungkan kepada penyejuk sekunder kalsium klorida (CaCl₂) -5°C, dengan kedua-dua peringkat disusun secara bersiri dan bekalan cecair berpusat.

Item	Konfigurasi
Model peralatan	CVF-1000 (tahap kapasiti 1,000 kg/kelompok)
Kapasiti pemprosesan kelompok tunggal	1,000 kg/unit (reka bentuk maksimum lima troli 60 dulang × 20 kg = 1,200 kg)
Masa pemprosesan setiap kitaran	≤ 20 minit
Julat penyejukan	90°C → 10°C
Isipadu air yang menyejat	6~10%/kelompok (nilai fail sumber, termasuk haba laten dan sensibel)
Beban haba penangkap air primer	220 kW/unit
Beban haba penangkap air sekunder	45 kW/unit
Pemampat penyejukan	Pemampat skru Hanbell RC-2, kapasiti penyejukan 255 kW (@ -10/40°C), input 70 kW
Pam vakum	Pam cincin air 300 m³/j (11 kW) + pam ram berputar 300 m³/j (7.5 kW, satu bertugas satu siap sedia)
Sisi pemeluwapan penangkapan air primer	Air suhu normal, bekalan menara penyejuk aliran berlawanan 32/37°C
Penyejuk sekunder penangkapan air sekunder	Larutan CaCl₂ -5°C (kepekatan 25%, cecair kembali 0°C)

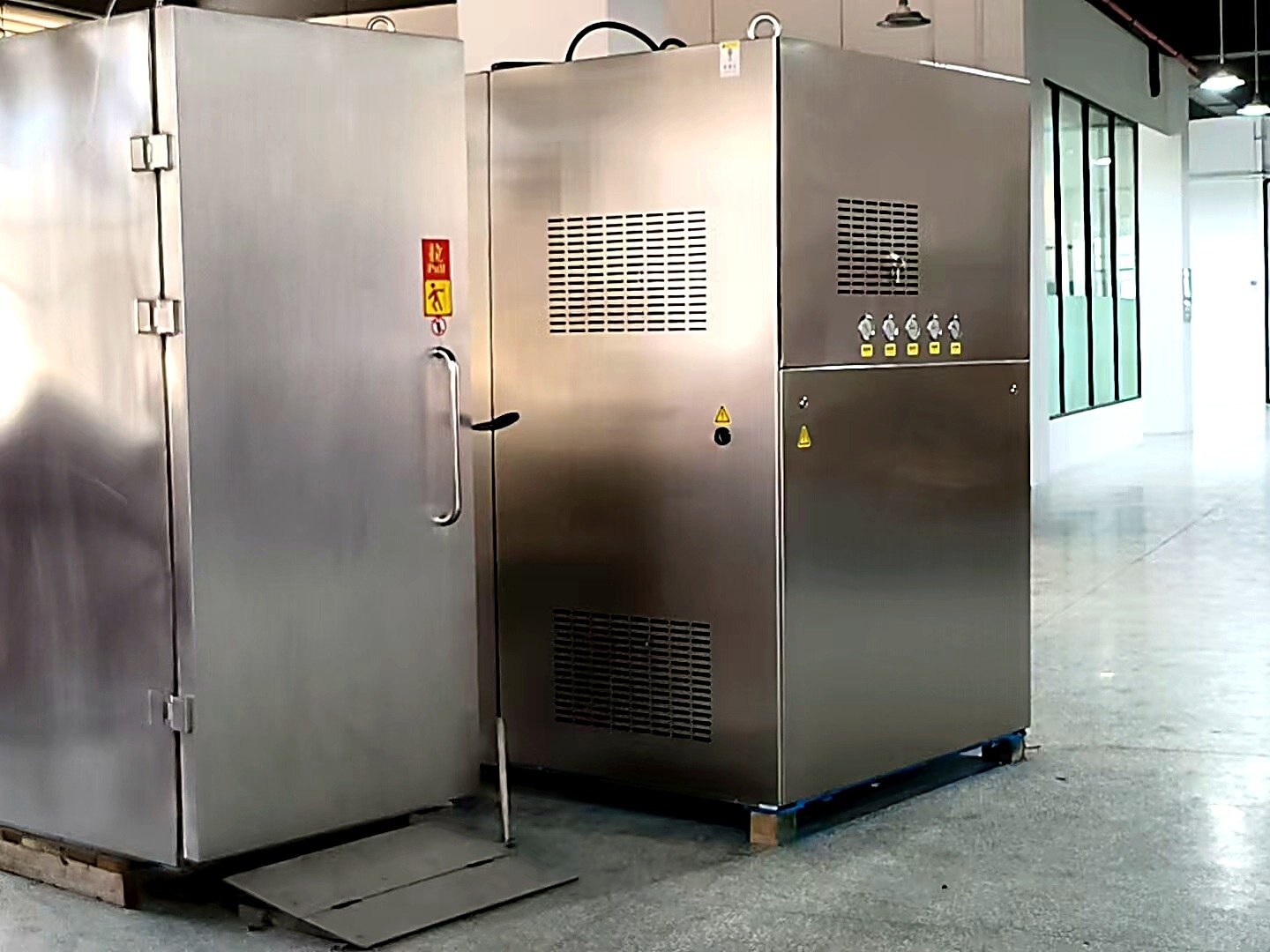

Spesifikasi kebuk vakum	Isipadu 6.8 m³ (dimensi dalaman 1.0 × 3.4 × 2.0 m), keluli tahan karat 304, pintu translasi berkembar
Keseluruhan barisan dan kawalan	34 unit sebagai satu set lengkap, termasuk pemantauan berpusat
Pelaksanaan dan jaminan	Pelan pelaksanaan 18 minggu; jaminan 12 bulan

Sistem ini menjalankan laluan dua peringkat: selepas troli bahan ditolak ke dalam kebuk vakum dan pintu dimeteraikan, pam cincin air mula-mula pra-vakum kebuk kepada 10 kPa. Pada peringkat ini isipadu wap air adalah besar dan suhunya tinggi; pam cincin air tahan terhadap suhu tinggi dan kelembapan tinggi, jadi ia mula-mula membawa keluar sebahagian besar wap air. Selepas tekanan menurun, pam ram berputar dimulakan, dan pada masa yang sama injap air penyejuk penangkap air primer dibuka, supaya penangkap air primer menggunakan air suhu normal untuk mula-mula memeluwap sejumlah besar wap air menjadi air. Sebaik sahaja suhu alur keluar primer turun di bawah 40°C, ia bertukar kepada penyejuk sekunder, yang menangkap baki wap air beban rendah dan terus mengepam sehingga suhu teras bahan mencapai 10°C.

Manfaat memisahkan peringkat primer dan sekunder terletak di sini: beban besar pada peringkat suhu tinggi ditanggung oleh peringkat air suhu normal, yang mempunyai kawasan pertukaran haba yang besar dan keperluan suhu air yang rendah; hanya baki beban kecil pada peringkat suhu rendah diserahkan kepada penyejuk sekunder -5°C, dan peringkat sekunder hanya memerlukan kapasiti penyejukan 45 kW. Keseluruhan sistem penyejukan dikonfigurasikan pada 220 kW ditambah 45 kW, bukannya menggunakan satu mesin besar untuk menanggung dari 90°C hingga 10°C—lebihan pelaburan peralatan adalah kecil, dan beban operasi juga lebih sepadan dengan lengkung proses.

Penangkap air adalah prasyarat untuk proses ini. Jika wap air tidak dipeluwap menjadi air di dalam kebuk, tekanan tidak dapat dikekalkan, dan kitaran akan terus meningkat; kapasiti penyejukan juga mesti sentiasa dibawa keluar dari peralatan oleh sistem penyejukan, jika tidak penangkap air itu sendiri akan tepu. Tugas pam vakum di sini adalah untuk mengekstrak gas tidak boleh pemeluwapan dan mengekalkan tekanan pada tahap yang sepadan dengan suhu titik akhir. Untuk produk lengkap dan konfigurasi biasa penyejuk pantas vakum makanan, lihat halaman produk penyejuk pantas vakum makanan.

Data Prestasi

Mengikut konfigurasi skim, penunjuk teras sistem ini di pihak projek adalah:

• Kapasiti pemprosesan kelompok tunggal: 1,000 kg/unit, reka bentuk maksimum 1,200 kg (lima troli 60 dulang × 20 kg);
• Masa pemprosesan setiap kitaran: ≤ 20 minit;
• Julat penyejukan: 90°C → 10°C;
• Isipadu air yang menyejat: 6~10%/kelompok (nilai fail sumber, termasuk haba laten dan sensibel);
• Kebuk vakum: 6.8 m³, keluli tahan karat 304 pintu translasi berkembar, 34 unit sebagai satu set lengkap, termasuk pemantauan berpusat.

Keseluruhan proses penyejukan diselesaikan di dalam kebuk vakum tertutup, tanpa sentuhan dengan udara luar. Kelompok bahan yang sama adalah konsisten dari awal hingga akhir, tanpa pembalikan manual. Kebuk ini menggunakan pintu translasi berkembar keluli tahan karat 304, dan troli bahan masuk dan keluar sebagai kelompok penuh, jadi beban kerja operasi di pihak barisan pengeluaran tertumpu pada peringkat masuk dan keluar troli.

Nota: Kad kes projek ini tidak merekodkan secara berasingan penunjuk kadar kehilangan air atau nilai terukur mengikut item bagi suhu masuk bahan; suhu masuk diambil sebagai makanan panas 90°C yang direkodkan dalam fail sumber; darjah vakum muktamad kebuk vakum, kadar kehilangan air per unit, dan bilangan unit peralatan akhir adalah tertakluk kepada dokumen pengesahan pesanan.

Ringkasan

Apa yang benar-benar sukar tentang penyejukan pantas makanan panas bukanlah “menurunkan suhu,” tetapi “menurunkan setiap kelompok mengikut takt dan ke titik akhir yang sama.” Dalam persekitaran tropika dengan mentol basah 28°C, bahan masuk suhu tinggi 90°C, dan takt barisan 34 unit, sebarang konfigurasi satu peringkat pada mana-mana titik dalam proses akan kehilangan kecekapan. Dengan memisahkan penangkapan air kepada dua peringkat—air suhu normal dan penyejuk sekunder -5°C—dan menjadikan bekalan cecair sebagai bilik pam berpusat, skim ini boleh menghantar 1,000 kg makanan masak dari 90°C ke 10°C dalam masa 20 minit.

Jika barisan pengeluaran anda juga mempunyai makanan panas yang beratur untuk disejukkan selepas keluaran, anda boleh menghantar kepada kami berat kelompok tunggal, suhu keluaran, suhu titik akhir sasaran, dan bilangan kelompok setiap syif, dan kami akan menjalankan pengiraan konfigurasi berdasarkan keadaan kerja sebenar. Untuk kes penyejukan pantas kilang makanan dan pra-penyejukan tempat asal yang serupa, lihat koleksi kes pelanggan kami; untuk perbincangan konfigurasi khusus, hubungi kami.
